HDMI (High-Definition Multimedia Interface) is een digitale interface die wordt gebruikt voor het verzenden van high-definition video- en audiosignalen tussen apparaten.Het werd voor het eerst geïntroduceerd in 2002 en is sindsdien de standaardinterface geworden voor het aansluiten van apparaten zoals televisies, Blu-ray-spelers, gameconsoles en computers op beeldschermen zoals monitoren en projectoren.
HDMI ondersteunt een reeks videoresoluties, waaronder standard-definition (480i), high-definition (720p, 1080i en 1080p) en zelfs ultra-high-definition (4K en 8K) resoluties.Het ondersteunt ook verschillende audioformaten, waaronder stereo, 5.1 surround sound en zelfs tot 32 audiokanalen.
Producteigenschap
| Huisvesting |
LCP (UL94V-0) Zwart, 30% G/F |
| Contact |
Messing C2680 T=0.20mm |
| Schelp |
SUS304 T=0,4 mm |
| Neem contact op met weerstand |
30mΩ Max |
| Diëlektrische weerstandsspanning |
500 VAC tussen aangrenzende terminal of aarde |
| |
300 VAC tussen aangrenzende terminal of aarde |
| Isolatie weerstand |
100mΩ Min. Min.(ongepaard) |
| |
10mΩ Min. Min.(Gekoppeld) |
| Inbrengkracht |
44,1N (Kgf) Max. |
| Extractie kracht |
Aanvankelijk: 9.8N(1.0kgf)-39.2N(4.0Kgf) |
| |
Na test: 4.9N (0.5Kgf)-39.2N (4.0Kgf) |
| Contactmateriaal |
Fosfaat brons |
| Neem contact op met plateren |
Onder plateren: Ni 50u" |
| |
Contactgebied: verguld met goudflits |
| |
Soldeergebied: Mat Tin 80u"~100u" |
| Shell-beplating |
50u "Min. Onder geplateerd over alles |

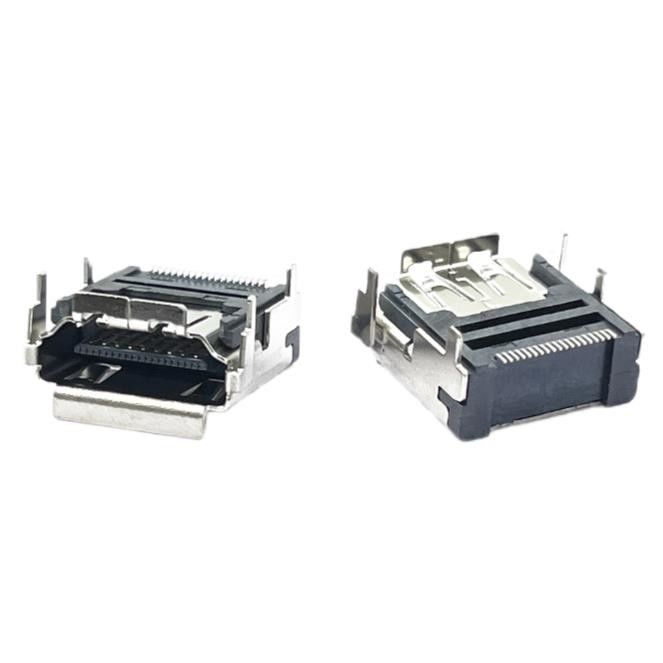

Afbeeldingen:
Tekeningen:
HD06A-LBA20-TRA.pdf,als je de tekening nodig hebt, download deze dan
Hoe HDMI-connectoren te gebruiken?
Om HDMI-aansluitingen te gebruiken, hebt u een HDMI-kabel en twee apparaten met een HDMI-poort nodig.Dit zijn de stappen om twee apparaten met elkaar te verbinden via HDMI:
Zorg ervoor dat beide apparaten zijn uitgeschakeld en losgekoppeld van de voedingsbron.
Zoek de HDMI-poorten op beide apparaten.Ze hebben meestal het label "HDMI" en bevinden zich meestal aan de achterkant of zijkant van het apparaat.
Sluit het ene uiteinde van de HDMI-kabel aan op de HDMI-poort van het eerste apparaat.
Sluit het andere uiteinde van de HDMI-kabel aan op de HDMI-poort van het tweede apparaat.
Schakel beide apparaten in en selecteer de HDMI-ingang op het apparaat dat je wilt gebruiken.
U zou nu de inhoud van het eerste apparaat op het tweede apparaat moeten kunnen zien en horen.
Houd er rekening mee dat voor sommige apparaten mogelijk aanvullende instellingen nodig zijn om inhoud weer te geven via de HDMI-verbinding.Raadpleeg in dat geval de gebruikershandleiding van het apparaat of raadpleeg de website van de fabrikant voor instructies over het configureren van de instellingen.
