| 起源の場所 | 中国 |
| ブランド名 | Jinze |
| 証明 | SGS/ROHS |
| モデル番号 | UB128-LBA10-RHA |
製品説明

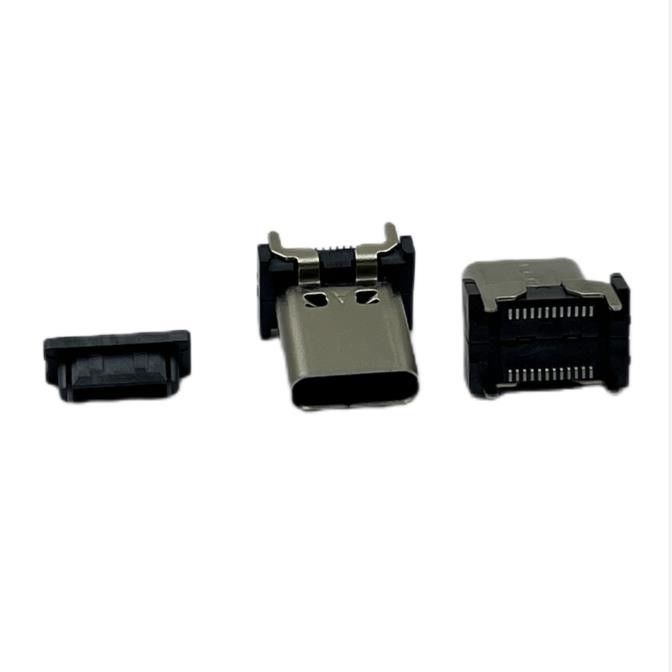

メス垂直 SMD USB タイプ C コネクタ高速
メス垂直 SMD USB Type-C コネクタ高速は、回路基板に表面実装して高速 USB Type-C インターフェイスを提供するように設計された特定のタイプのコネクタです。これらのコネクタは主に、USB Type-C 機能のコンパクトで信頼性の高い接続が必要な電子デバイスやシステムで使用されます。
仕様:
| 電流定格 | 5.0アンペア |
| 定格電圧 | AC5V |
| 接触抵抗 | 最大40mW |
| 耐電圧 | AC100V/分 |
| 絶縁抵抗 | 最小100mW |
| 嵌合力 | 5～20N |
| 抜去力 | 8～20N |
| 耐久サイクル | 10000サイクル |
| 動作温度 | -40℃～+85℃ |
| 接点材質 | 銅合金 |
| 接点のメッキ | Niの上にAuまたはSn |
| 絶縁体材料 | LCP |
| CL | 1.57mm |
| 長さ | 9.17mm |
UB128-LBA10-RHA.pdf、 図面が必要な場合は、ダウンロードしてください
チップ：
メス垂直 SMD USB Type-C コネクタ高速の主な機能は次のとおりです。
1. USB Type-C: コネクタは USB Type-C 規格に準拠するように設計されており、高速データ転送、電力供給、代替モードのための多用途かつリバーシブルな接続を提供します。
2. メス コネクタ: これらのコネクタは、オスの USB Type-C プラグを挿入できるメス レセプタクルを備えています。メスコネクタは通常、ピンまたはコンタクトが上向きに伸びた状態で回路基板に垂直に取り付けられます。
3. 表面実装デバイス (SMD): このコネクタは、PCB への表面実装用に特別に設計されており、コンパクトで薄型の接続を実現します。PCB にしっかりと取り付けるための底面にはんだパッドまたは端子があります。
4. 高速データ転送: コネクタは、通常 USB 3.1 Gen 1 (5 Gbps) または USB 3.1 Gen 2 (10 Gbps) 規格に準拠する高速データ転送速度をサポートするように設計されています。これにより、大きなファイル、ビデオ ストリーミング、その他のデータ集約型アプリケーションの高速かつ効率的な送信が可能になります。
5. シールドと信号の整合性: 高速 USB コネクタは、多くの場合、最適な信号の整合性を確保し、電磁干渉 (EMI) や信号劣化のリスクを軽減するためのシールドと高度な設計技術を備えています。
6. 垂直方向: コネクタは PCB に垂直に取り付けられるように設計されているため、基板スペースを効率的に使用でき、外部 USB Type-C ケーブルまたはデバイスとの接続が容易になります。
