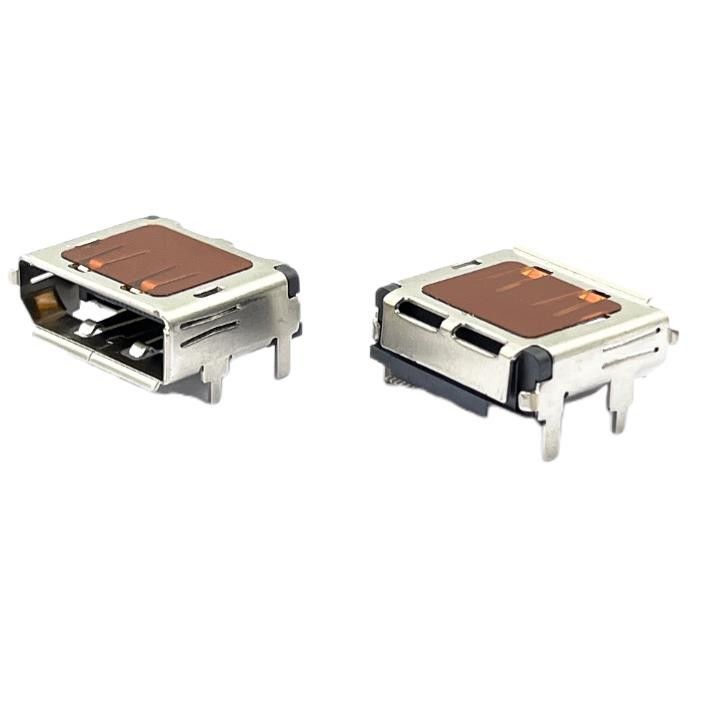

соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ
  • соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ
  • соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ
  • соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ
  • соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ
соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ

соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ

Место происхождения Китай
Фирменное наименование Jinze
Сертификация SGS/ROHS
Номер модели DP01G-LBA12-RHA
Детали продукта
Материал:
UL 94 V-0 LCP
Цвет:
Черный
Род:
Женщина
Применение:
Автомобильная промышленность / БПЛА / Коммерческое подразделение
Количество контактов:
Контакт 20
Настоящая оценка:
0.5Amp
Устанавливать угол:
Прямоугольный
Устанавливать стиль:
Держатель PCB
Количество пакета фабрики:
330pcs во вьюрок
Выделить:

0.5AMP mini usb разъем для пайки

,

PCB mini usb разъем для пайки

,

0.5AMP для пайки usb разъем pcb

Условия оплаты & доставки
Количество мин заказа
1000PCS
Цена
Подлежит обсуждению
Упаковывая детали
Упаковка вьюрка
Время доставки
15-25 дни
Условия оплаты
T/T
Поставка способности
день 80000pcs/
Характер продукции

соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ



Технические характеристики

жилье ЛКП, UL94V-0
Цвет Черный
Контакт C2680, Т=0,20 мм
Щит C2680, Т=0,40 мм
Крышка ЛКП, UL 94V-0
Контакт Готово Золотое (1u") покрытие в области контакта
  80u "минимальное оловянное покрытие в зоне пайки
  50u" мин. Никелевое покрытие в целом
Щит 50u" мин. Никелевое покрытие в целом
Текущий рейтинг 0,5А
Врейтинг старости 40В
Контактное сопротивление 40 мОм Макс.
Изоляционное сопротивление Без пары: 100мОм мин. при 500 В постоянного тока
Изоляционное сопротивление В паре: 10мОмМин. при 150 В постоянного тока
Диэлектрическое выдерживаемое напряжение 500 В перем. тока/1 мин.
Долговечность 10000 циклов
Рабочая Температура -20°С~+85°С
Температура хранения -20°С~+65°С



Изображений

соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ 0

соединитель припоя Усб 0.5АМП Дисплейпорт мини ПОГРУЖЕНИЕ 90 градусов СМТ для доски ПКБ 1





DP01G-LBA12-RHA.pdf,если вам нужен чертеж, пожалуйста, загрузите его







Особенности и преимущества



• Экономия места на печатной плате
• D-образный скошенный интерфейс обеспечивает поляризацию
• Полностью защищен от электромагнитных и радиопомех.
• Стопорные замки и отверстия для защелок для надежного ответного соединения
• Штифты для выравнивания печатных плат
• Штифты для пайки печатных плат для повышения жесткости и фиксации на печатной плате



Информация о применении продукта



Эти разъемы DisplayPort являются частью системы соединения DisplayPort, которая используется для передачи видео высокой четкости со скоростью до 10,8 Гбит/с и аудиосигналов.Приложения включают игровые приставки, мониторы, персональные компьютеры, проекторы, телеприставки, телевизионные дисплеи и рабочие станции.


Эта розетка защищена от помех?


Да, эта розетка полностью экранирована для защиты от EMI (электромагнитных помех) и RFI (радиочастотных помех), поэтому вы можете быть уверены, что получите надежную передачу сигнала.
