| Herkunftsort | China |
| Markenname | Jinze |
| Zertifizierung | SGS/ROHS |
| Modellnummer | UB116A-PLA20-TRA |

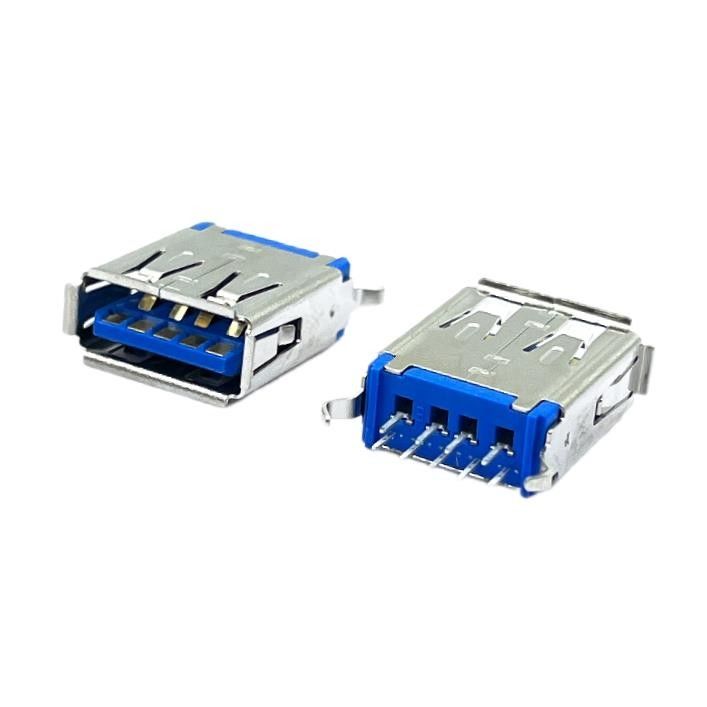

ROHS PBT Leiterplattenmontage USB-Buchse Micro-USB-Ladebuchse rechtwinklig
Spezifikationen:
| Gehäuse | PBT UL94 V-0 Blau |
| Kontakt | 5Pin: C2680 (T=0,20mm) |
| 4Pin: C5191 (T=0,20mm) | |
| Hülse | SUS201 (T=0,30 mm) |
| Kontaktbeschichtung | Kontaktbereich: Au 1u" |
| 80u" Min. Mattes Zinn auf Lötfahnen | |
| 50u" Min. Nickel-Unterplattierung insgesamt | |
| Schalenbeschichtung | Insgesamt 40u"-Nickelbeschichtung |
| Kontaktieren Sie den Nennstrom | 1,8 A für Pin1 und 4, |
| 0,25 A für alle anderen Kontakte | |
| Spannungswert | 30V DC/AC max. |
| Kontakt Widerstand | 30mΩ Max für VBUS und GND |
| 50mΩ Max für alle anderen Kontakte | |
| Isolationswiderstand | 100mΩ Min. |
| Spannungsfestigkeit | 100 VAC RMS |
| Einsteckkraft | 35N (3,57 kgf) max. |
| Extraktionskraft | Anfänglich 10 N (1,02 kgf) min. (Nach dem Test: 8 N (0,816 kgf) min |
| Betriebstemperatur | -40 °C bis +85 °C |
| Haltbarkeit | 5000 Zyklen |
Bilder:
UB116A-PLA20-TRA.pdf,Wenn Sie die Zeichnung benötigen, laden Sie sie bitte herunter
Ein USB-Anschluss ist die Buchse, der Anschluss oder die Buchse, in die das Steckerende eines USB-Kabels oder USB-betriebenen Geräts eingesteckt wird.USB-Anschlüsse sind normalerweise weiblich, während der USB-Stecker am Kabel männlich ist.
Rechteckige, schlitzförmige USB-Typ-A-Anschlüsse sind am häufigsten und finden sich an Computern, persönlichen Elektronikgeräten und Peripheriegeräten.Dazu gehören Tastaturen und Mäuse, Mobiltelefone und Ladegeräte, Speichersticks (Flash-Laufwerke) und anderes USB-Zubehör.
